- Заголовок
- RFID-метки
- Автор
- Зайцев В.С.
- Нижний колонтитул
- Спец курс (Избранные главы VHDL)/RFID-метки
- Дополнительный нижний колонтитул
- Зайцев В.С., 13:04, 2 декабря 2013
Слайд:Структура RFID-метки
Слайд:Антенна
- Катушка
- Плоская катушка
- Полосковая антенна
Слайд:РЧ блок
- Блок формирования питания
- Демодуляция входного сигнала
- Модуляция входного сигнала
- Ограничитель напряжения
- Защита от статического напряжения
- Тактовый генератор
- Блок формирования напряжения записи EEPROM (flash-накопитель)

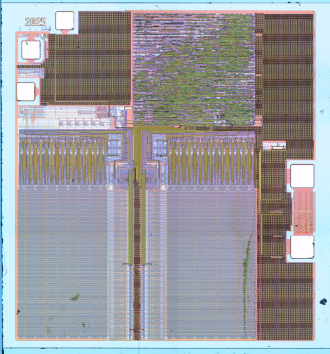

Слайд:Цифровой блок (интегральная микросхема) (1)
|
|
|
|---|---|---|
 |
 |
 |

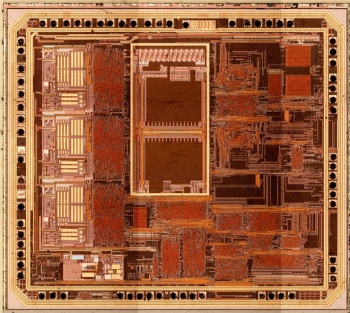

Слайд:Цифровой блок (интегральная микросхема) (2)
 |
 |
 |
|---|---|---|
 |
 |
 |
Обмен данными метка - считыватель
Слайд:Цифровой метод передачи данных:step
- Высокая надежность
- Независимость от времени
- Возможность помехоустойчивого кодирования
- Асинхронный
- Синхронный
Слайд: Коды :step
- NRZ
- RZ
- Манчестерский код
- Дифференциальный манчестерский код
- Дифференциальное бифазное кодирование
- Код Миллера
- Модифицированный код Миллера
- Кодирование PPC

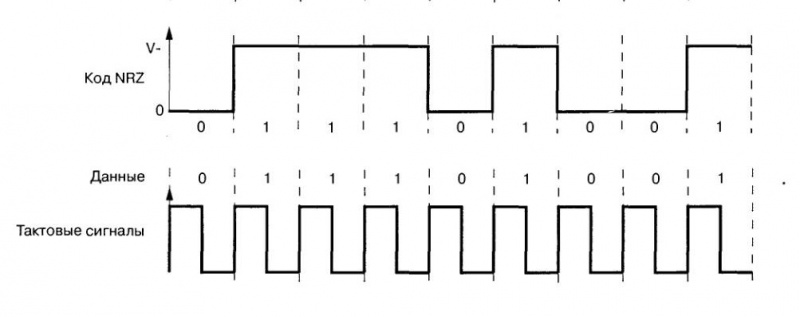

Слайд: NRZ
- Потенциальное кодирование
- Без возвращения к 0
Слайд: RZ
* Кодирование с возвращением к 0
Слайд: Манчестерский код
- Значениям лог сигналов соответствуют перепады
- 1 - Передний фронт
- 2 - Задний фронт
Слайд: Дифференциальный манчестерский код
- В середине каждого бита происходит смена фазы(инвертирование сигнала)
- Переход вначале бита - 0
- Перехода нет - 1
Слайд: Дифференциальное бифазное кодирование
* В начале каждого бита есть переход
- 0 - переход в середине интервала
- 1 - нет перехода в середине интервала

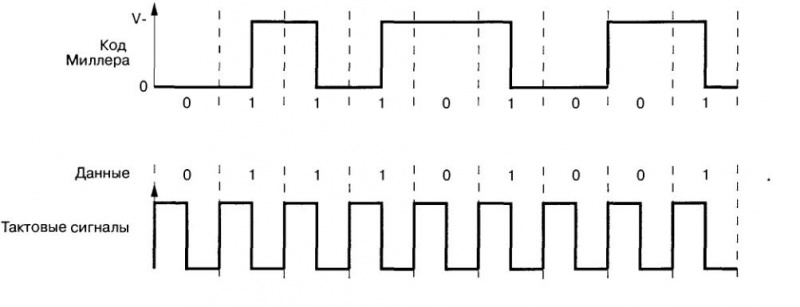

Слайд: Код Миллера
- В середине битового периода есть переход если данные - 1
- В начале бит интервала нет перехода, если за 1 следует 0
- В начале бит интервала есть перехода, если за 0 следует 0

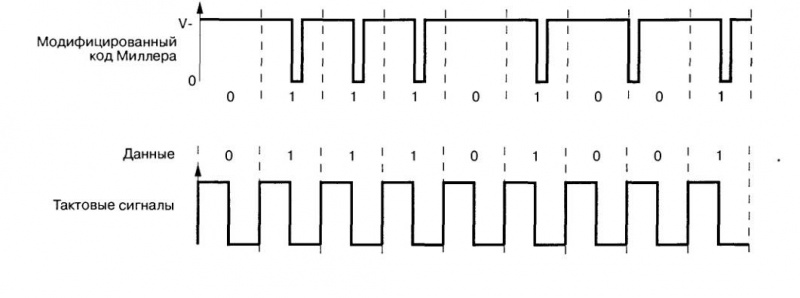

Слайд: Модифицированный код Миллера
- Каждый переход заменяется отрицательным импульсом

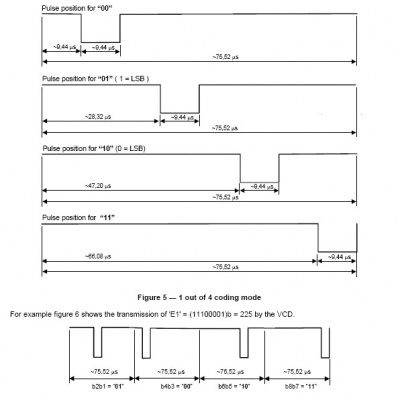

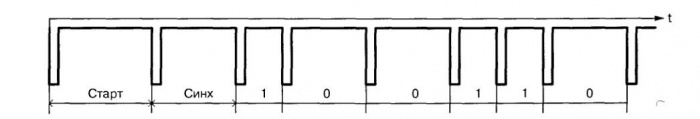

Слайд: Кодирование PPC
- Значения задаются длительностью интервалов t-0; 2t-1

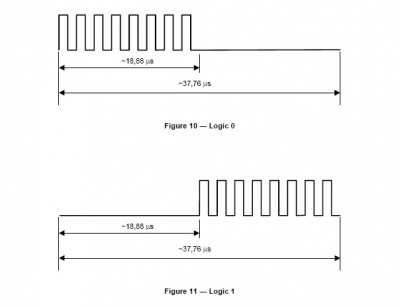

Слайд: Пример использования кодировок (входная)
Слайд: Пример использования кодировок (выходная)
|
|
|---|
Слайд: Процедура модуляции :step
Сигнал несущий в себе информацию :
x(t)=A(t) cos [wt]
- Амплитудная ASK
- Частотная FSK
- Фазовая PSK
- C использованием поднесущей

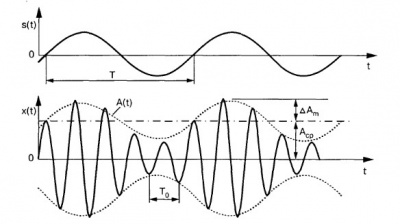

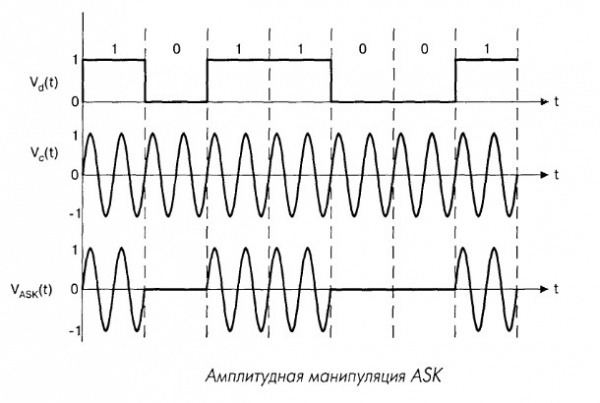

Слайд:Амплитудная манипуляция

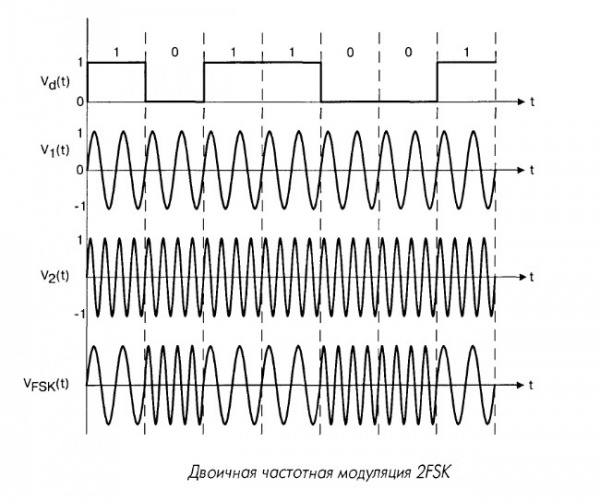

Слайд:Частотная модуляция
Слайд:Фазовая модуляция
Слайд:Модуляция с использованием поднесущей

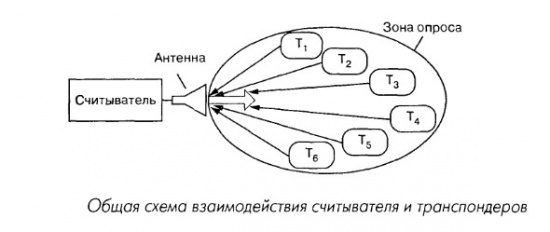

Cлайд: Система обработки коллизий :step
- Стохастическая (случайная)
- ответ приходит в случайное время
- Временные слоты
- Ответы приходят каждый в свое время
- Динамическая антиколлизия с использованием временных слотов
- Внутренний генератор случайных чисел
- Побитовый арбитраж
- Запрос, потом 1 бит ответа, 2 временных слота, снова запрос
- Алгоритм двоичного поиска
- Точная позиция бит и определенные кодировки (манчестер)
- В ответе посылается весь номер
- Динамическая процедура двоичного поиска
- Точная позиция бит и определенные кодировки (манчестер)
- В запросе только та часть номера, которая совпала. В ответе только часть бит.

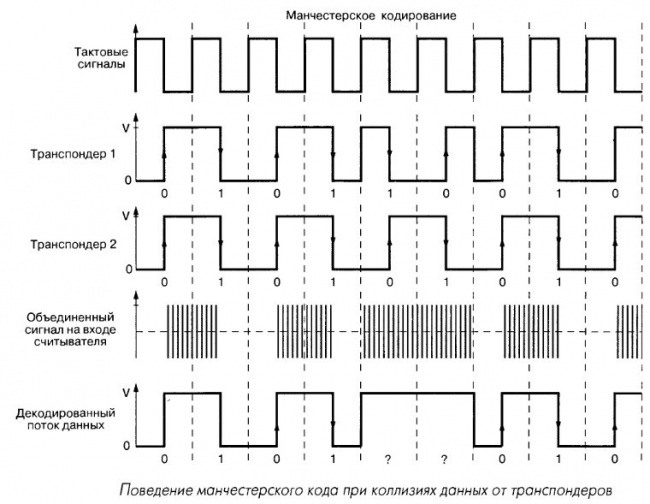

Слайд: Пример определения коллизия в радиочастотном тракте

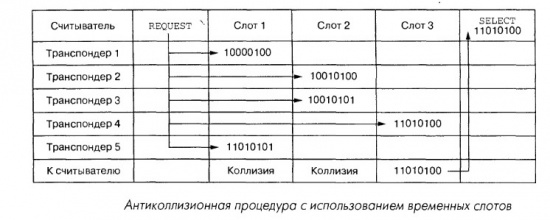

Слайд: Временные слоты

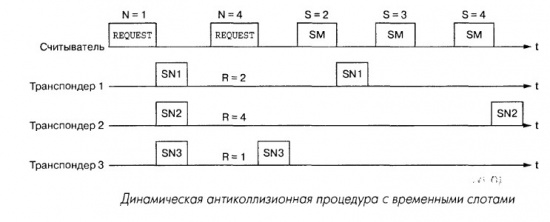

Слайд: Динамическая антиколлизия с использованием временных слотов

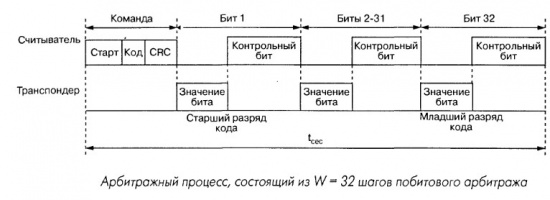

Слайд: Побитовый арбитраж

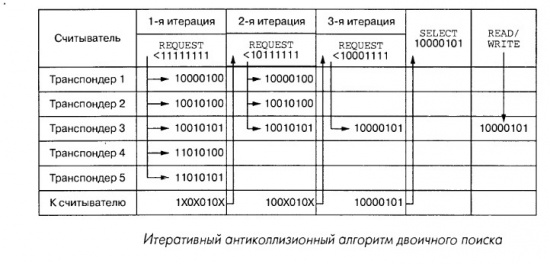

Слайд: Алгоритм двоичного поиска

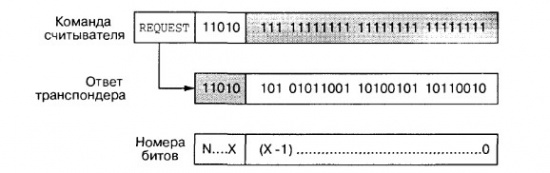

Слайд: Динамическая процедура двоичного поиска
